离心式喷雾造粒干燥机陶瓷材料离心喷雾造粒机

所属分类：喷雾造粒干燥机

在线咨询

产品系列

查找您想要的产品系列

产品属性

产品详情

本机组工作过程为料液通过进料泵输入雾化器，喷出雾状液滴然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下端的授粉筒收集，风机出口还可装备二级除尘装置

本机型主要用于精密陶瓷、新金属材料、无机药品等的造粒。

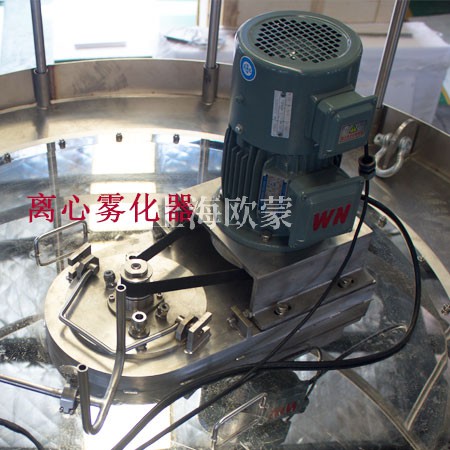

1. 在雾化器上配备了M型雾化盘

1) 可生产具有良好流动性的球状粉体

2) 可生产粒度分布均匀的造粒产品

3) 可减少飞行线上的粘壁量

4) 可调整平均粒径

2. 高回收率采用低帽方式，提高造粒产品的回收率。

3. 防止产品交叉污染装有高温高效过滤器

4. 干燥室内可进行正压运行

5. 热风室可拆卸清洗

6. 干燥室的转角部分均加工成R型

7. 装有折叠式或袋式过滤器，可提高细粉的回收率，尾气清洁，防止公害

8. 操作简单，运行可靠：

1) 热风温度可自动控制在设定值的±0.5%之内

2) 由于实现了小型化，占用空间少，运行操作简便

3) 可在较大范围内选择运行条件

4) 可生产形貌良好的造粒产品

5) 可调整平均粒径

6) 通过更换各种雾化盘可调整粒度分布及松装密度

7) 具有可靠的再现性

离心喷雾造粒干燥机技术参数

项目/机型	OMLGZ-5	OMLGZ-10	OMLGZ-15	OMLGZ-30	OMLGZ-75	OMLGZ-100
用途	研究开发少量处理微粒造粒	研究开发少量生产样品制取实用造粒	少量规模生产产品造粒	生产产品造粒	生产产品造粒	生产产品造粒
水分蒸发量	5kg/h	10kg/h	15kg/h	30kg/h	75kg/h	110kg/h
干燥室尺寸(mm)	Φ1200	Φ1600	Φ2000	Φ2500	Φ3000	Φ3500
干燥室附属件	人孔、观察窗、照明窗、产品回收料桶
雾化器雾化盘 **转速	WRG -60 雾化盘直径65mm 25,000rpm			WRG -80 雾化盘直径85mm 13,000rpm		WRG -125 雾化盘直径125mm 15,000rpm
产品回收方式	低帽式，塔底+旋风分离器2点回收
料液供给方式	蠕动泵及不锈钢容器			软管泵及不锈钢容器
料液泵容量	10kg/h	20kg/h	30kg/h	60kg/h	150kg/h	220kg/h
加热源	电加热器				电加热器/LPG燃烧炉
加热器容量	18kW	27kW	36kW	60kW	126kW / 100,000kcal/h	180kW / 150,000kcal/h
热风**温度	300℃
附属器件	送风机、排风机、初效过滤器、热风过滤器、旋风分离器、袋式过滤器、操作梯
电控系统	PLC+HMI
安全装置	加热器过热防止装置				加热器过热防止/熄火检出装置
电力	动力：380V/3相
设备容量	21kW	32kW	41kW	66kW	138kW / 15kW	201kW / 20kW
概略外形尺寸(m)	W2.4L1.7H1.9	W2.7L1.8H2.4	W3.2L2.2H2.7	W3.7L3.4H4.9	W5.3L4.0H5.9	W6.2L4.5H8.0
概略安装重量	860kg	1,400kg	1,600kg	2,000kg	3,400kg	4,900kg
选件	翻板蝶阀、振动筛、振打气锤、除尘器

注:1.水份蒸发量以进风温度250℃,出风温度100℃为基准
