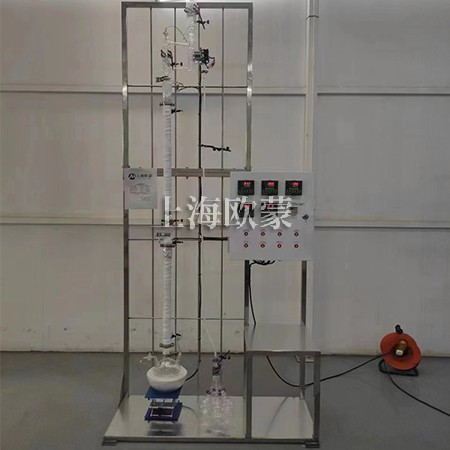

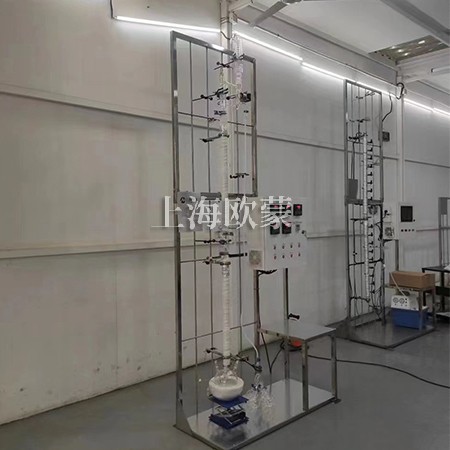

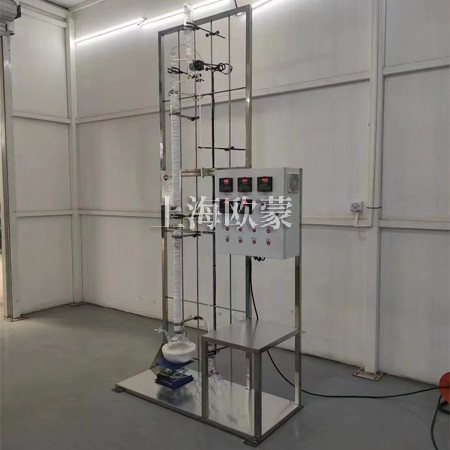

实验室精馏塔,实验室填料精馏塔,小型精馏塔设备

产品属性

属性
产品别名
设备型号
生产厂家
主要材质
处理能力
电压功率
详情
实验室精馏塔设备|实验室用不锈钢精馏塔|实验室用减压精馏塔
OMJLT-30
上海欧蒙实业有限公司
SUS304/高硼硅玻璃
0.5L/1L/2L(任选)
300W~1100W

产品详情

简单蒸馏及平衡蒸馏只能达到组分的部分增浓。利用两组分挥发度的差异实现高纯度的分离,便需要精馏来实现。料液自塔的中部某适当位置加入塔内,塔顶设有冷凝器将塔顶蒸汽冷凝为液体。冷凝液的一部分回入塔顶,称为回流液,其余作为塔顶产品连续排出。在塔内上部分(加料位置以上)上升蒸汽和回流液体之间进行作逆流接触和物质传递。塔底部装有再沸器(蒸发釜)以加热液体产生蒸汽,蒸汽沿塔上升,与下降的液体逆流接触并进行物质传递,塔底连续排出部分作为塔底产品。
在塔的加料位置以上,上升蒸汽所含的重组分向液相传递,而回流液中的轻组分向气相传递。如此物质交换的结果,使上升蒸汽中轻组分的浓度逐渐升高。只有足够的相际接触表面和足够的液体回流量,达到塔顶的蒸汽成为高纯度的轻组分。塔的上部分完成了上升蒸汽的精制,即除去其中的重组分,因而称为精馏段。
在塔的加料位置以下,下降液体(包括回流液和加料中的液体)中的轻组分向气相传递,上升蒸汽中的重组分向液相传递。这样,只要两相接触面和上升蒸汽量足够,达到塔底的液体中所含的轻组分可降至很低,从而获得高纯度的重组分。塔的下部分完成了下降液体中重组分的提浓即提出了轻组分,因而称为提留段。
一个**的精馏塔应包括精馏段和提留段,这样的塔内可将一个双组分混合物连续地、高纯度地分离为轻、重两组分。
欧蒙提供实验、中试和小规模生产精馏塔、特种精馏,可实现间歇精馏、连续精馏、常压精馏、减压精馏、特种精馏等操作。

实验精馏塔特点
1.分离浓度高,在合适的操作条件下,可以分离浓度达到PPM级别。
2.塔体结构精简,适合于量少、贵重的物料分离。
3.回流比控制**,有利于实验调节的摸索。
4.温度控制**,更利于实验条件的调节。
5.可间歇精馏也可连续精馏

型号

OMJLT-30

OMJLT-50

设备材质

GG-17高硼硅玻璃

GG-17高硼硅玻璃

使用温度

室温~200

室温~200

塔釜容积

0.5L/1L/2L(任选)

3L/5L/10L(任选)

精馏段高度

750mm*2(客户可提要求)

750mm*2(客户可提要求)

回流控制

磁控型(回流比1991

磁控型(回流比1991

接收装置

四段连续取样接收,250ml*4

2L*2,可实现真空下取样功能

*大操作真空度

50(取决于物料属性与真空系统的选择)

100(取决于物料属性与真空系统的选择)

占地空间 (单位:mm

**=500*500*2700

**=700*500*2200/1100*500*2700

以上数据仅供参考,具体项目有所不同

实验精馏塔回流装置 ——磁控型主要技术参数:
原理:利用电磁铁通电时产生吸力,吸引分馏头牵引冷凝液左右摆动,产生回流与接收
回流比:1991
回流比显示方式:数字式显示

实验型精馏塔供热装置——定制软布式电热套主要技术参数:
材质 :无碱玻璃纤维绝缘,丝簧状 镍铬合金加热,采用智能PID线路控制
容积: 250ml500ml1000ml2L3L5L10L
控温范围: 室温~300
温度波动:± 1
加热功率:300W~1100W

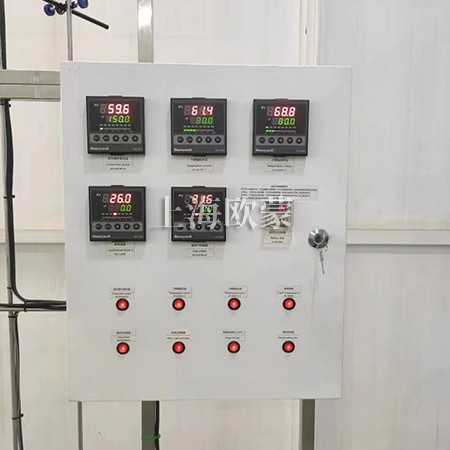

控温原理:内镶K型热电欧测量温度信号传输到温控仪表,温控仪表PID控制SSR来实现电热套是否加热,从而达到设定温度
温度显示方式:数字式显示

实验型精馏塔保温装置——电热套伴热保温
保温形式:内层包覆电热带,陶瓷纤维棉包裹电热带,中间层玻璃纤维棉覆盖,外层铝皮包覆
保温效果:有效阻止精馏柱热量散失,并可依据精馏段温度梯度效应不同的精馏段设置不同的伴热温度
控温范围:室温~200
温度波动:± 1
加热功率:500W/米(精馏段直径不同略微有差异)
控温原理:内镶K型热电欧测量温度信号传输到温控仪表,温控仪表PID控制SSR来实现电热套是否加热,从而达到设定温度
温度显示方式:数字式显示

实验型精馏塔真空系统 ——1.台式水环真空泵 2.二级旋片真空泵3.真空机组

真空/压力系统测量 ——1.封闭式U型真空计,2.麦氏真空计,3.电阻真空计,4.压差/压力传感器

常见规格填料及理论塔板数

名称

规格

材质

理论板数

测量物系

测试压力

散装θ

2.5*2.5

S316L

3040/

-四氯甲烷

常压

散装θ

3*3

S316L

2035/

-四氯甲烷

常压

散装θ

5*5

S316L

2025/

-四氯甲烷

常压

玻璃弹簧

4*4

GG-17

1520/

-四氯甲烷

常压

陶瓷环

3*3

陶瓷

510/

-四氯甲烷

常压

规整填料

实际确定

S316L

依据实际确定

-

-

以上数据仅供参考,其他规格填料,可根据客户要求。



产品规格及相关型号

型号

设备材质

使用温度

再沸器形式和容积*

提留段*

精馏段*

回流控制

JLT-80

GG-17高硼硅玻璃

室温~200

5L10L20L

750mm*1

750mm*1

磁控型

JLT-100

GG-17高硼硅玻璃

室温~200

5L10L20L

1000mm*1

1000mm*1

磁控型

JZ-50

不锈钢

室温~300

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-80

不锈钢

室温~300

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-100

不锈钢

室温~300

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-150

不锈钢

室温~300

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-200

不锈钢

室温~250

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-300

不锈钢

室温~250

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-400

不锈钢

室温~250

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-500

不锈钢

室温~250

客户要求

客户要求

客户要求

磁控型/+流量计

JZ-600

不锈钢

室温~250

客户要求

客户要求

客户要求

磁控型/+流量计

*表示用户可根据需要自行确定,以上数据仅供参考,具体项目有所不同
